I. Introduction Insight series coordinate measuring machine is designed and manufactured by Suzhou Keystone Mechanical and Electrical Technology Co., Ltd. By using advanced design ...
一.简介
Insight系列坐标测量机由苏州昆山增准精密仪器有限公司设计制造，采用先进的设计理念、稳定的材料和工艺，以及业界卓越的Renishaw控制系统、测量探头和传感器，确保了机器的动态性能和测量精度。
测量软件为Rational DMIS，以其计算速度快、数学模型先进、功能齐全、操作直观、稳定性好而享誉业界。它可广泛用于首件检验、最终检验、工艺和夹具检验、过程控制和逆向工程应用。
| 技术资料 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | 机器尺寸 | 量程 | 净重 | 台面 | 承重 | 可放工件MAX尺寸 | M10的螺距 | ||||||||
| H | T | ||||||||||||||

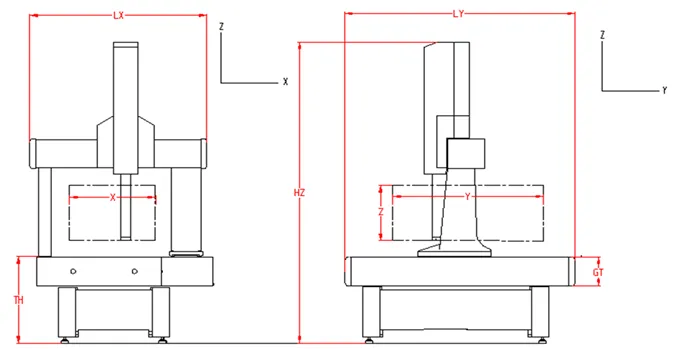

| Lx | Ly | Hz | X | Y | Z | STD | TH | GT | Max | X | Y | Z | X | Y | |
| mm | mm | mm | mm | mm | mm | kg | mm | mm | kg | mm | mm | mm | mm | mm | |
| Insight-564 | 1060 | 1360 | 2270 | 500 | 600 | 400 | 750 | 800 | 230 | 800 | 620 | 1100 | 400 | 160 | 200 |
| Insight-686 | 1320 | 1690 | 2750 | 600 | 800 | 600 | 1300 | 800 | 270 | 1000 | 750 | 1420 | 600 | 160 | 200 |
| Insight-8106 | 1520 | 1890 | 2750 | 800 | 1000 | 600 | 1950 | 800 | 270 | 1000 | 950 | 1620 | 600 | 200 | 200 |
| Insight-10128 | 1720 | 2090 | 3150 | 1000 | 1200 | 800 | 2500 | 800 | 270 | 1200 | 1150 | 1820 | 800 | 200 | 200 |
| Insight-121511 | 2160 | 2850 | 3800 | 1200 | 1500 | 1100 | 5800 | 700 | 400 | 2000 | 1360 | 2500 | 1100 | 200 | 200 |
| 精度&速度 | |||||||
|---|---|---|---|---|---|---|---|
| 型号 | TP20 | TP200 | MAX速度 | MAX加速度 | |||
| MPEE | MPEp | MPEe | MPEp | ||||
| um | um | mm/s | mm/s2 | ||||
| Insight-564 | 2.4+L/300 | 2.4 | 2.2+L/300 | 2.2 | 600 | 600 | |
| Insight-686 | 2.6+L/300 | 2.6 | 2.4+L/300 | 2.4 | 500 | 500 | |
| Insight-8106 | 2.6+L/300 | 2.6 | 2.4+L/300 | 2.4 | 500 | 500 | |
| Insight-10128 | 2.8+L/300 | 2.8 | 2.6+L/300 | 2.6 | 400 | 400 | |
| Insight-121511 | 3.0+L/300 | 3.0 | 2.8+L/303 | 2.8 | 300 | 300 | |
| 定制尺寸 | |||||
|---|---|---|---|---|---|
| 定制 | 标准机型 | ||||
| Insight-564 | Insight-686 | Insight-8106 | Insight-10128 | Insight-121511 | |
| X轴 | ≤600mm | / | ≤1000mm | / | ≤1350mm |
| Y | ≤1000mm | ≤1000mm | ≤1500mm | ≤1500mm | ≤2500mm |
测量软件
Rational DMIS CMM软件严格按照行业标准开发，保证了程序的通用性和硬件控制系统的互换性，真正为用户节约了成本，提高了效率。这些标准包括DMIS、I ++协议和PTB证书，代表了坐标计量行业的先进设计理念和未来发展趋势
1.高运行效率:
传统的弹出菜单式操作已经过时，因为其步骤复杂，不容易被记住，而且会造成界面上的冗余。
拖放式操作和触摸式操作正在成为市场主流，具有界面简洁、操作方便、步骤简单、效率高等特点。
2.与CAD的无缝连接:
CAD文件越来越普遍，从产品设计，到机械加工和测试部分，真正实现了同步和数据共享。CAD基于对象的编程:自动识别数字和模拟理论元素并快速创建测量程序，使零件编程变得简单而快速。
3.智能而强大:
a)先进的软件平台:DOS、VB技术已经过时。VC技术和模块化设计成为主流，软件具有更容易扩展和更新的特点，同时尽量限度地减少了新功能实现的步骤，高效率地提高了计算速度。
b)具有常规功能，例如智能测量、碰撞检测、路径模拟和扫描探头延伸。
4.多样化的输出报告:
标准:文本报告、图形报告、表格报告。
支持PDF、HTM、XML、XLS、DMO、OUT等输出格式。
支持串口直接输出，可以向下位机发送指令，方便二次开发。
支持用户自定义输出模板，调用现有模板。

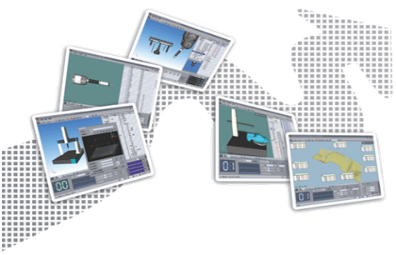

实时图形显示
——路径模拟、碰撞检测和测量规划等功能提高了测量的可操作性和可预测性。使操作更安全，并降低因误用或缺乏经验而损坏硬件的风险。
实时图形显示

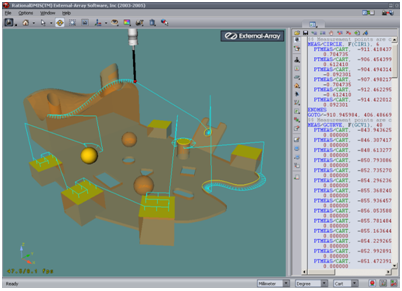

——从建立机器模型，到创建探头，校准、测量、构造、公差和输出都以图形方式显示。
